近赤外分光器 900～1700nm STDシリーズ 145g ポケットサイズ

近赤外分光器　900～1700nm　「STDシリーズ」

近赤外分光器「STDシリーズ」は、波長範囲900～1700nmをカバーする小型分光器です。InGaAs検出器を使用しているにもかかわらず、MEMS技術によって安価な設計を実現しました。従来の分光分析装置は大型で実験室を中心に使用されていましたが、今後は小型の「センサ」として多くの場所で使用されます。特に近赤外の波長範囲では、非破壊でネットワークにつながったIIoTデバイスとして、さまざまな用途が想定されます。製品モデルは反射型の「S-G1」や、ファイバー型の「M-F1」や透過型の「M-T1」などもラインナップとして揃えています。
またSTDシリーズ以外にも、1350～2150nmをカバーするEXTシリーズ、1600～2400nmをカバーするEXTPlusシリーズがあり、3シリーズ17モデル揃えています。

*デモ機の貸し出しにも対応しております。お気軽にお声がけください。

カタログ

本ページの構成

１．特長

・コンパクト＆低価格
・波長分解能10nm
・低ノイズ　SNR 5000:1
・USB接続
・専用ソフトウェアあり

２．分光とは?

分光は、空間的に分散した波長帯を持つ光を拡散させるという原理で行われます。波長に対する光の変化の強度を測定し記録します。

異なる波長帯域の光を空間的に分散させる。

光強度対波長を測定し、記録する。

3. 仕様とラインナップ


型式	S-G1	M-R2	M-F1	M-T1
タイプ	分光器	モジュール
波長範囲	900-1,700 nm
分解能	Typ. 10 nm, Max. 12 nm
波長精度	Typ. ±1 nm,Max . ±2 nm
SN比	5000:1 /秒
光源	ハロゲンランプ	ハロゲンランプ		ハロゲンランプ
スリットサイズ	1.8 x 0.025 mm
検出器	フォトダイオード InGaAs（非冷却）
スキャン方式	Linear / Hadamard / Slew Scan
インターフェース	USB/Bluetooth	USB/UART、Bluetooth（オプション）	USB/UART	USB/UART
電源	USB あるいはバッテリー	USB	USB	USB
寸法	82 x 63 x 42.5 mm	75 x 58 x 26.5 mm	75 x 58 x 26.5 mm	75 x 76 x 38 mm
重量	< 145 g	77g	65 g	100 g

従来の近赤外分光器との比較

左側は、従来の分光器です。センサーは、リニアアレイを使用しています。これに対し、右側のS-G1では、センサーにフォトダイオードを使用。MEMSミラーを使用することにより、装置として小型かつ安価な構造を実現しています。

型番	波長範囲	近赤外分光法	製品タイプ	バッテリー
M-R2	900～1700nm	反射型	モジュール
S-G1	900～1700nm	反射型	分光器	◎
M-T1	900～1700nm	透過型	モジュール
S-T2	900～1700nm	透過型	分光器
M-R3	900～1700nm	拡散反射型	モジュール
M-F1	900～1700nm	ファイバー型	モジュール
S-F2	900～1700nm	ファイバー型	分光器
S-RT1	900～1700nm	反射型（錠剤専用）	分光器	◎
M-R11	1350～2150nm	反射型	モジュール
S-R12	1350～2150nm	反射型	分光器
M-T11	1350～2150nm	透過型	モジュール
S-T12	1350～2150nm	透過型	分光器
M-F11	1350～2150nm	ファイバー型	モジュール
S-F12	1350～2150nm	ファイバー型	分光器
M-R13	1600～2400nm	反射型	モジュール
S-R14	1600～2400nm	反射型	分光器
M-T13	1600～2400nm	透過型	モジュール
S-T14	1600～2400nm	透過型	分光器
M-F13	1600～2400nm	ファイバー型	モジュール
S-F14	1600～2400nm	ファイバー型	分光器
S-R16	900~2400nm	反射型	分光器	◎

４．NIR領域

近赤外領域(700-2500nm)は、物質の分子振動の情報のスペクトルを扱います。試料を分解せずに調べることが可能です。

５．近赤外分光測定方法

近赤外スペクトル測定法

近赤外分光測定方法について

NIR領域は、化学分析のさまざまな用途で活用するのに非常に適しています。 NIRを使用する利点は、速度、コスト、適用範囲、非破壊、および多成分分析です。

NIR分析は、サンプルが透明な溶液（粉末状の固体、エマルジョン、懸濁液など）でない場合であっても正常に使用できます。スペクトル測定は、透過ではなく拡散反射を使用して行うことができます。 NIR分析は、農業、石油、医薬品、サラダ油、土壌分析などに迅速かつ幅広く適用されています。サンプルからNIRスペクトルを取得するには、透過、反射、半透過、相互作用の4つの標準測定モードがあります。

６．用途

小型の近赤外分光器は幅広い用途に応用できます。
穀物、土壌、食用油、薬品、タバコ、野菜、繊維、化粧品、石油、サイレントチェンジへの対応、ポリマーなどです。

導入事例

食用油品質評価

乳質評価

果物品質評価

近赤外分光による母乳管理

偽造医薬品（カウンターフィット薬）の検知

近赤外分光法によるコーヒー豆の分析・評価の論文一覧

測定事例一覧

タバコ　粉末とニコチン

7．アクセサリー

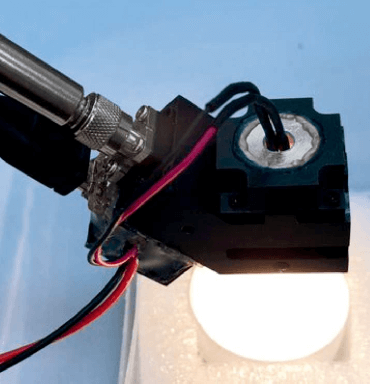

STDシリーズは、各種アクセサリーがあります。光源、ファイバー、コリメーター、プローブなど各種揃えております。

ISCアクセサリー

innoSpectraの小型近赤外分光器「STDシリーズ」「EXTシリーズ」「EXTプラスシリーズ」と組み合わせで、光源、ファイバーなどの多種のアクセサリーを提供しております。

詳しくはこちら

近赤外分光器専用拡散反射型プローブ A-DRP1

詳しくはこちら

M-R3　非接触拡散反射型ヘッド付属タイプ

詳しくはこちら

8．FAQ

- ソフトウェアは含まれますか？またCSVのデータ出力はありますか？

  含まれます。ソフトウェアではCSVデータを取得できます。

デモ機のレンタルは可能ですか？

価格提示後、1週間（5営業日）までの貸し出しは無償で対応しております。
機種は2ラインナップ（900～1700nm、1350～2150nm) 5機種あります。反射型のS-G1とファイバー型のS-F2(M-F1）、液体を測定できる透過型のM-T1、拡散反射型M-R3です。
貸し出しの際には、借用書を頂きます。（お手数ですが返却の際の配送料はご負担ください。）
また、現在混み合っているため、早めの予約をお勧めします。
どのように購入できますか？また納期は？

弊社から直接ご購入できます。また指定の商社様がある場合、商社様経由でも購入可能です。
反射型のS-G1、M-R2の納期は、ご注文から2～3週間程度です。
他の機種は別途お問い合わせください。
1700nm以上をカバーするバージョンはありますか？

あります。1350～2150nmをカバーします。こちらをご参照ください。
また1600～2400nmのタイプもあります。
反射型（S-G1）の光源は何ですか？また構造はどのようになっていますか？

ハロゲン光源が2個搭載されています。構造は以下のような構造です。
反射型（S-G1）のブロック図はどのようになっていますか？

以下となります。
ファイバー型（S-F2/M-F1）の場合、どのような使用方法になりますか？

光源及びファイバーを以下のように接続して使用します。デモ機はファイバー及び光源もございます。
波数cm^-1ではどの波長領域ですか？

以下図をご参照ください。
反射型S-G1ではどのように測定しますか？

反射型のS-G1は以下のように、ウィンドウにサンプルを接触させて測定します。
